广州pp电子电子科技有限公 MP3-TF-16P 模浚块使用说明书

1. 概述

1.1 简介

MP3-TF-16P 是一个提供串口的语音模浚块，，，，优异的集成了 MP3、WAV、WMA 的硬解码。。。同时软件支持 TF 卡驱动，，，，支持 FAT16、FAT32 文件系统。。。通过简朴的串口指令即可完成播放指定的音乐，，，，以及怎样播放音乐等功效，，，，无需繁琐的底层操作，，，，使用利便，，，，稳固可靠是此款产品的大特点。。。

1.2 功效

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24 位 DAC 输出，，，，动态规模支持 90dB，，，，信噪比支持 85dB

3、完全支持 FAT16、FAT32 文件系统，，，，大支持 32G 的 TF 卡，，，，支持 32G 的 U 盘、64M 字节的

NORFLASH

4、多种控制模式可选。。。IO 控制模式、串口模式、AD 按键控制模式

5、广播语插播功效，，，，可以暂停正在播放的配景音乐。。。广告播放完毕回到配景音继续播放

6、音频数据按文件夹排序，，，，多支持 100 个文件夹，，，，每隔文件夹可以分配 255 首曲目

7、30 级音量可调，，，，6 级 EQ 可调

1.3 应用

1、车载导航语音播报

2、公路运输稽察、收费站语音提醒；；；；

3、火车站、汽车站清静检查语音提醒；；；；

4、电力、通讯、金融营业厅语音提醒；；；；

5、车辆进、出通道验证语音提醒；；；；

6、公安边防检查通道语音提醒；；；；

7、多路语音告警或装备操作指导语音；；；；

8、电动旅行车清静行驶语音通告；；；；

9、机电装备故障自动报警；；；；

10、消防语音报警提醒；；；；

11、自动广播装备，，，，准时播报

2. 模浚块使用说明

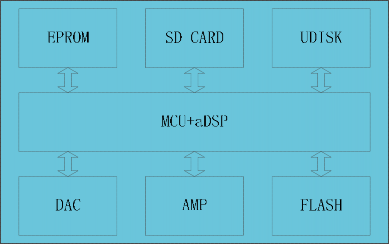

模浚块选用的是 SOC 方案，，，，集成了一个 16 位的 MCU，，，，以及一个专门针对音频解码的 aDSP，，，，接纳硬解码的方式，，，，越发保广告法证了系统的稳固性和音质。。。小巧的封装尺寸越发知足嵌入其它产品的需求

2.1 硬件参数

名称	参数
MP3文件名堂	1、支持有比特率11172-3和 ISO13813-3 layer3音频解码
	2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
	3、支持 Normal、Jazz、Classic、Pop、Rock 等音效
USB 接口	2.0标准
UART 接口	标准串口，，，，TTL 电平,波特率可设
输入电压	3.3V-5V
额定电流	15ma[不带 U 盘]
尺寸	21(长)*21(宽)[单位:mm]
事情温度	-40度 -- 80度
湿度	5% ~ 95%

2.2 管脚说明

MP3-TF-16P模浚块引脚说明

引脚序号	引脚名称	功效形貌	备注
1	VCC	模浚块电源输入	3.3V－5V，，，，建议用5Ｖ，，，，不可凌驾5.2V
2	RX	UART 串行数据输入
3	TX	UART 串行数据输出
4	DAC_R	音频输出右声道	驱动耳机、功放
5	DAc_L	音频输出左声道	驱动耳机、功放
6	SPK2	接小喇叭+	驱动小于3W 喇叭
7	GND	地	电源地
8	SPK1	接小喇叭－	驱动小于3W 喇叭
9	IO1	触发口	默认上一曲（长按音量－）
10	GND	地	电源地
11	IO2	触发口	默认下一曲（长按音量+）
12	ADKEY1	AD 口1	当触发时是第1段(长按循环第1段)
13	ADKEY2	AD 口2	当触发时是第五段(长按循环第五段)
14	USB+	USB+ DP	接 U 盘或插电脑的 USB 口
15	USB-	USB- DM	接 U 盘或插电脑的 USB 口
16	Busy	播放指示	有音频输出低，，，，无音频输出高

3. 串口通讯协议

串口作为一种在控制领域常用的通讯，，，，我们举行了工业级别的优化，，，，加入的帧的校验、重发、过失处理等步伐，，，，大大增强通讯的稳固性和可靠性，，，，同时可以在此基础上扩展越发强盛的 RS485 举行组网功效，，，，串口的通讯波特率可自行设置，，，，默以为 9600

3.1 通讯名堂

支持异步串口通讯模式,通过串口接受上位机发送的下令通讯标准:9600 bps

数据位 :1 校验位 :none 流控制 :none

名堂：$S VER Len CMD Feedback para1 para2 checksum $O

$S	起始位0x7E	每条下令反馈均以$开头,即0x7E
VER	版本	版本信息[现在默以为0xff]
Len	len 后字节个数	校验和不盘算在内
CMD	下令字	体现详细的操作,好比播放/暂停等等
Feedback	下令反馈	是否需要反馈信息,1反馈,0不反馈
para1	参数1	盘问的数据高字节(好比歌曲序号)
para2	参数2	盘问的数据低字节
checksum	校验和[占两个字节]	累加和校验[不计起始位$]
$O	竣事位	竣事位0xEF

举个例子，，，，若是我们指定播放发 SD 卡，，，，就需要发送:7E FF 06 09 00 00 02 FF F0 EF

数据长度为 6 ,这 6 个字节划分是[FF 06 09 00 00 02] 。。。不盘算起始、竣事、和校验。。。再然后对获得

的效果进去反+1

3.2 通讯指令

1、直接发送的指令，，，，不需要返回参数

CMD 下令(指令)	对应的功效	参数(16位)
0x01	下一曲
0x02	上一曲
0x03	指定曲目(NUM)	1-2999
0x04	音量+
0x05	音量-
0x06	指定音量	0-30
0x07	指定 EQ0/1/2/3/4/5	Normal/Pop/Rock/Jazz/Classic/Bass
0x08	单曲循环指定曲目播放	0-2999
0x09	指定播放设1/2/3/4/5	U/SD/AUX/SLEEP/FLASH
0x0A	进入睡眠 -- 低功耗
0x0B	保存
0x0C	模浚块复位
0x0D	播放
0x0E	暂停
0x0F	指定文件夹播放	1-10(需要自己设定)
0x10	扩音设置（无）	[DH=1:开扩音] [DL:设置增益0-31]
0x11	所有循环播放	[1:循环播放][0:阻止循环播放]
0x12	指定 MP3文件夹曲目	0--9999
0x13	插播广告	0--9999
0x14	支持15个文件夹	详见下面的详细说明
0x15	阻止插播，，，，播放配景
0x16	阻止播放
0x17	指定文件夹循环播放	详见3.4.13
0x18	随机播放	详见3.4.14
0x19	循环播放	详见3.4.15
0x1A	开启和关闭 DAC	详见3.4.16
0x25	多文件夹插播	详见3.4.19
